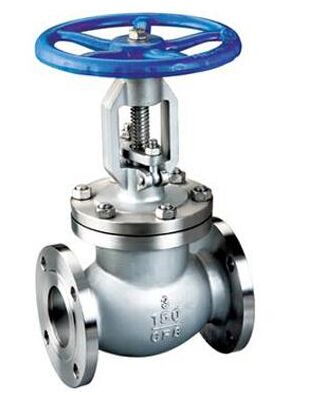

J41H、J41Y、J41F美標截止閥

上海吉邁閥門制造有限公司主要生產≦J41H、J41Y、J41F美標截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；���(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系

一、產品概述：

     J41H、J41Y、J41F美標截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等.

 二、結構特點：

①產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。
②閥體外形為桶形或流線形造型美觀。流通形狀為直通式。美標截止閥流體阻力小。
③關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
④閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
⑤大口徑、高壓截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
⑥主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。

三、設計標準：

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力-溫度	試驗-檢驗
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

公稱壓力PN(Lb)	強度試驗		氣密封試驗		氣密封試驗
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

 五、主要零部件:

體、蓋	閥桿	密封面	墊片（環）	填料	工作溫度	適用介質
WCB	2Cr13	13Cr  STL  木體材料 尼龍	增強柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨  增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水  蒸汽  油品
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸  醋酸 尿素
CF8M	F316
CF3	F304L
CF3M	F316L

六、主要外形尺寸：

DN		150Lb 凸面法蘭（RF) 主要尺寸
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100
20	3/4	117	98	69.9	43	12.7	4-16	241	100
25	1	127	108	79.2	51	14.2	4-16	242	125
32	11/4	140	117	89	63	16	4-16	280	160
40	11/2	165	127	98.6	73	17.5	4-16	286	160
50	2	203	152	120.7	92	19	4-19	368	200
65	21/2	216	178	139.7	105	22.4	4-19	387	200
80	3	241	190	152.4	127	24	4-19	411	250
100	4	292	229	190.5	157	24	4-19	454	250
125	5	356	254	216.0	186	24	8-22.5	455	350
150	6	406	279	241.3	216	25.4	8-22.5	541	350
200	8	495	343	298.5	270	28.4	8-22.5	651	450
250	10	622	406	362.0	324	30.2	12-25.4	800	450
300	12	698	483	431.8	381	32	12-25.4	1231	600
350	14	787	533	476.3	413	35	12-29	1450	600
400	16	914	597	539.8	470	36.6	26-29	1645	600

DN		300Lb 凸面法蘭（RF) 主要尺寸
15	1/2	152	95	66.5	35	14.2	4-16	241	140
20	3/4	178	117	82.5	43	16	4-19	241	140
25	1	203	123	89	51	17.5	4-19	283	160
32	11/4	216	133	98.5	63	19	4-19	320	200
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200
50	2	267	165	127	92	22.4	8-19	399	200
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250
80	3	318	210	168.1	127	28.4	8-22.5	464	280
100	4	356	254	200.2	157	31.8	8-22.5	565	350
125	5	400	279	235	186	35	8-22.5	614	350
150	6	444	318	269.7	216	36.6	12-25.4	717	400
200	8	559	381	330.2	270	41.2	12-25.4	930	500
250	10	622	444	387.4	324	47.8	16-28.5	1012	550
300	12	711	521	450.8	381	50.8	16-32	1231	600
350	14	762	584	514.4	413	54	20-32	1450	600
400	16	864	648	571.5	470	57.2	20-35	1645	600

DN		600Lb 凸面法蘭（RF）主要尺寸
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	165	95	66.5	35	14.5	4-16	285	100
20	3/4	190	117	82.5	43	16	4-19	285	125
25	1	216	124	89	51	17.5	4-19	313	160
32	11/4	229	133	98.5	63	21	4-19	328	160
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180
50	2	292	165	127	92	33	8-19	444	200
65	21/2	330	190	149.4	105	36	8-22.5	483	250
80	3	356	210	168.1	127	39	8-22.5	533	250
100	4	432	273	216	157	45	8-25.4	622	350
125	5	508	330	266.7	186	52	8-28.5	750	350
150	6	559	356	292.1	216	55	12-28.5	800	450
200	8	660	419	349.3	270	63	12-32	927	500
250	10	787	508	431.8	324	71	16-35	1257	600
300	12	838	559	489	381	74	20-35	1468	680

J41H、J41Y、J41F美標截止閥結構圖紙：
