產品型號：ZCZP
產品口徑：DN15-DN150
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZCZP蒸汽電磁閥≧也是國內電磁閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

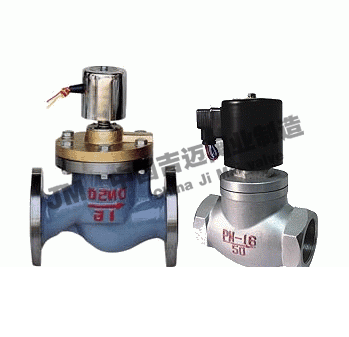

一、ZCZ（ZCZP）蒸汽電磁閥產品概述：

　　ZCZP蒸汽電磁閥適用范圍于以蒸汽為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制區。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

二、ZCZ（ZCZP）蒸汽電磁閥技術參數

1	最高工作壓力	1.6MPa〈1.0MPa〉
2	工作壓差	0.05～1.6MPa≥φ65以上 0.1～1.6MPa〈ZCZP系列0.04～1.0MPa〉
3	介質	液體氣體蒸汽油〈20CST
4	介質溫度	≤180℃〈220℃
5	電壓	AC：380V；220V； 36V/50Hz DC：24V 110V 220V
6	絕緣等級	B級
7	電源允許波動	-15%～+10%
8	功率	φ15～φ50 24W φ65～φ150 50W
9	響應時間	φ15～φ50 開≤2秒關≤3秒 φ65～φ150 開≤3秒關≤5秒
10	安裝方式	介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質應清潔

三、ZCZ（ZCZP）蒸汽電磁閥結構規格參數

型號	長mm	高mm	連接方式	材質
ZCZ-15	90	150	G1/2"內螺紋	銅閥體
ZCZ-20	100	160	G3/4"內螺紋
ZCZ-25	115	176	G1"內螺紋
ZCZ-32	140	201	G11/4"內螺紋
ZCZ-40	155	223	G11/2"內螺紋
ZCZ-50	170	230	G2"內螺紋

四、ZCZ（ZCZP）蒸汽法蘭電磁閥系列

五、ZCZ（ZCZP）蒸汽電磁閥主要特點

　　耐熱：電磁部分、密封件部分用特種耐調溫電工材料和密封材料，并應用了各種隔熱措施。

　　耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損

　　耐冷凝：蒸汽管道的冷凝水是影響不銹鋼高溫電磁閥動作的重要因素，本閥則不受冷凝水影響。

六、ZCZ（ZCZP）蒸汽電磁閥技術參數

工作介質	蒸汽及其他腐蝕性氣體
介質溫度℃	≤200
工作壓力 MPa	1.6
工作壓差 MPa	0.05～1.6						0.1～1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數 KV
泄漏量 ml/min	按JB/T7352-94·F規定
公稱通徑 mm	15	20	25	32	40	50		65	80	100	125	150
功　耗 VA	30、40			30

七、ZCZ（ZCZP）蒸汽電磁閥外形結構尺寸圖

型號	A	B	C	φD	φE	φF	φG	H	N	材質
ZCZ-20F	110	12	2	102	56	14	75	185	4	銅閥體
ZCZ-25F	122	13	2	112	65	14	85	202	4
ZCZ-32F	140	16	2	140	78	18	100	240	4
ZCZ-40F	150	16	2	148	84	18	110	254	4
ZCZ-50F	160	17	2	165	102	18	125	265	4	鑄鐵閥體
ZCZ-65F	240	20	3	185	118	18	145	360	4
ZCZ-80F	280	22	3	200	132	18	160	400	4
ZCZ-100F	320	25	3	220	160	18	180	420	8
ZCZ-150F	400	28	3	285	212	22	240	570	8

ZCZ（ZCZP）蒸汽電磁閥結構圖紙：

ZCZ（ZCZP）蒸汽電磁閥結構圖紙
