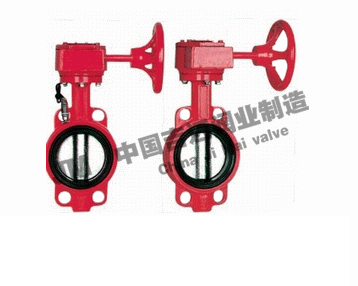

WBSX消防專用信號蝶閥

產品型號：WBSX
產品口徑：DN50-DN400
產品壓力：1.0-1.6mpa
連接方式：對夾，法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦WBSX消防專用信號蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

WBSX消防專用信號蝶閥結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

消防專用信號蝶閥主要技術參數：

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

消防專用信號蝶閥主要零件材料

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

消防專用信號蝶閥主要外形連接尺寸單位:mm

DN	50	65	80	100	125	150	200	250	300	350	400
H	268	287	309	342	376	410	495	565	849	985	1109
H1	70	76	86	104	118	132	167	198	239	267	309
L1	43	46	46	52	56	56	60	68	68	78	102
L2	32	47	65	91	112	146	194	242	292	325	380
L3	245	245	245	245	245	245	400	400	400	400	431
Ф1	152	152	152	152	152	152	300	300	305	305	290

WBSX消防專用信號蝶閥結構圖紙：

WBSX消防專用信號蝶閥結構圖紙
