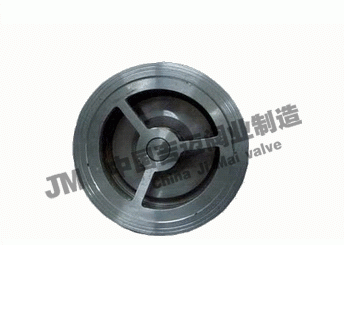

H74H、H74X對夾單瓣旋啟式止回閥 |
 |
| 產品型號：H74H,H74X |
| 產品口徑：DN50-DN600 |
| 產品壓力：1.0mpa-6.4mpa |
| 連接方式：對夾 |
| 閥體材質：鑄鐵，鑄鋼，不銹鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：[email protected] |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦H74H,H74X對夾旋啟式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
H74H、H74X對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計，相比傳統的旋啟式止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。
【產品特點】
1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8
2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20
3、閥瓣關閉快速，水錘壓力小
4、水平管道使用，安裝方便
【執行標準】
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
|
材質
|
型號
|
|
WCB
|
H74H/X-16C,H74H/X-25,H74H/X-40
|
|
304
|
H74H/X-16P,H74H/X-25P,H74H/X-40P
|
|
316
|
H74H/X-16R,H74H/X-25R,H74H/X-40R
|
【產品性能規范】
對夾單瓣旋啟式止回閥性能規范
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
|
密封試驗壓力（MPa）
|
1.76
|
2.75
|
4.4
|
|
殼體試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
|
適用溫度（℃）
|
WCB≤350，304/316≤200
|
|
材料
|
閥體
|
WCB,304,316
|
|
閥板
|
WCB,304,316
|
|
密封圈
|
合金鋼,橡膠
|
【主要外形連接尺寸】
對夾單瓣旋啟式止回閥外形尺寸
|
通徑
DN
|
L
|
D1
|
D
|
|
PN1.0、1.6MPa
|
PN2.5、4.0MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
50
|
19
|
19
|
25
|
109
|
109
|
109
|
109
|
|
65
|
19
|
19
|
38
|
129
|
29
|
129
|
129
|
|
80
|
19
|
19
|
46
|
144
|
144
|
144
|
144
|
|
100
|
19
|
19
|
71.5
|
164
|
164
|
170
|
170
|
|
125
|
19
|
19
|
95
|
194
|
194
|
196
|
196
|
|
150
|
19
|
29
|
114
|
220
|
220
|
226
|
226
|
|
200
|
29
|
29
|
140
|
275
|
275
|
286
|
293
|
|
250
|
29
|
38
|
188
|
330
|
331
|
343
|
355
|
|
300
|
38
|
51
|
216
|
380
|
386
|
403
|
420
|
|
350
|
44
|
51
|
263
|
440
|
446
|
460
|
477
|
|
400
|
51
|
51
|
305
|
491
|
495
|
517
|
549
|
|
450
|
60
|
76
|
356
|
541
|
558
|
567
|
574
|
|
500
|
64
|
83
|
406
|
596
|
620
|
622
|
626
|
|
600
|
70
|
90
|
482
|
698
|
732
|
734
|
745
|
|
700
|
80
|
90
|
562
|
813
|
804
|
831
|
-
|
|
800
|
90
|
100
|
464
|
918
|
912
|
942
|
-
|
|
900
|
90
|
100
|
738
|
1018
|
1012
|
1040
|
-
|
|
1000
|
100
|
120
|
846
|
1124
|
1126
|
1155
|
-
|
H74H、H74X對夾單瓣旋啟式止回閥結構圖紙：
