法蘭升降式止回閥

上海吉邁閥門制造有限公司主要生產≦法蘭升降式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；���(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

H41H法蘭升降式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，高壓小口徑的止回閥閥瓣可采用圓球形,升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大,但密封性較旋啟式好。

【產品特點】

1、閥瓣沿著閥體垂直中心線滑動
2、適用于水平安裝
3、密封性較旋啟式好
4、可按需要加裝彈簧

【執行標準】

設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

【產品型號】

材質	型號
WCB	H41H-16C,H41H-25,H41H-40,H41H-64,H41H-100
304	H41W-16P,H41W-25P,H41W-40P,H41W-64P,H41W-100P
316	H41W-16R,H41W-25R,H41W-40R,H41W-64R,H41W-100R

【產品性能規范】

H41法蘭升降式止回閥性能規范
型號		H41H-16C~100	H41W-16P~100P	H41W-16R~100R
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤425	≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	WCB	304	316
	密封面	合金鋼	304	316
	墊片	鋼帶石墨參纏繞		聚四氟乙烯

【主要外形連接尺寸】

H41法蘭升降式止回閥外形尺寸
公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	Z-d	H
PN1.6MPa,PN2.5MPa
15	130	95	65	45	14	4-14	77
20	150	105	75	55	14	4-14	77
25	160	115	85	65	14	4-14	80
32	180	135	100	75	16	4-18	85
40	200	145	110	85	16	4-18	95
50	230	160	125	100	16	4-18	105
65	290	180	145	120	18	4-18	120
80	310	195	160	135	20	8-18	130
100	350	215	180	155	20	8-18	140
125	400	245	210	185	22	8-18	155
150	480	280	240	210	24	8-23	180
200	600	335	295	265	26	12-23	215
250	730	405	355	320	30	12-25	260
300	850	460	410	375	34	12-25	315

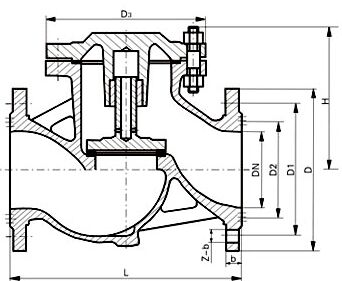

法蘭升降式止回閥結構圖紙：
