產品型號：H42Y
產品口徑：DN10-DN200
產品壓力：16.0mpa-32.0mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H42Y升降式高壓止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

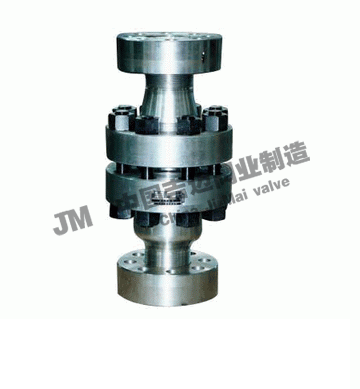

H42Y升降式高壓止回閥由上、下閥體用法蘭連接閥門閥瓣、閥座密封面堆焊司太立合金。制造和驗收條件按JB450的規定。

升降式高壓止回閥主要零部件材料

零件名稱	材料
零件名稱	H42Y－160C、320C	H42W-220R、320R
閥體	合結鋼　40	不銹鋼　0Cr18Ni12Mo2Ti
閥座、閥瓣	不銹鋼　2CR13	不銹鋼　0Cr18Ni12Mo2Ti
彈簧	彈簧鋼　50CrVA	不銹鋼　0Cr18Ni12Mo2Ti

升降式高壓止回閥主要性能規范

型號	公稱壓力（Mpa）	試驗壓力（Mpa）		工作壓力（Mpa）	工作溫度	工作介質
		密封	強度
H42Y-160/320	16	17.6	24	16	≤200℃	C：氮、氫、氨
	32	35.2	48	32
H42Y-220/320	22	24.2	33	22	≤200℃	R：尿素甲胺液
	32	35.2	48	32

升降式高壓止回閥主要尺寸和重量

型號	公稱通徑 DN(mm)	尺寸 (mm)
型號	公稱通徑 DN(mm)	D	D1	D2	Do	b	n-d	L	重量/?
H42Y/W 160/220	10	135	60	95	12	20	3-￠18	232	12
	15	175	60	95	15	20	3-￠18	288	12
	25	190	68	105	23	20	3-￠18	325	29
	32	210	80	115	29	22	4-￠18	350	43
	40	265	115	165	39	28	6-￠26	460	95
	50	330	115	165	48	32	6-￠26	505	115
	65	360	145	200	61	40	6-￠29	564	156
	80	390	170	225	74	50	6-￠33	700	246
	100	430	195	260	93	60	6-￠36	750	292
	125	460	235	300	119	75	8-￠39	789	351
	150	500	255	330	136	78	8-￠42	840	374
	200	550	315	400	165	90	8-￠48	900	480
H42Y/W 220/320	10	135	60	95	10	20	3-￠18	232	12.2
	15	175	68	105	17	20	3-￠18	288	12.2
	25	190	80	115	23	22	4-￠18	325	33.1
	32	210	95	135	29	25	4-￠22	350	46
	40	265	115	165	42	32	6-￠26	460	110
	50	330	145	200	53	40	6-￠29	505	130
	65	360	170	225	68	50	6-￠33	564	211
	80	390	195	260	85	60	6-￠36	700	341
	100	430	235	300	103	75	8-￠39	750	380
	125	460	255	330	120	78	8-￠42	789	435
	150	500	315	400	136	90	8-￠48	840	463
	200	550	380	480	165	110	8-￠55	900	502

H42Y升降式高壓止回閥結構圖紙：

H42Y升降式高壓止回閥結構圖紙
