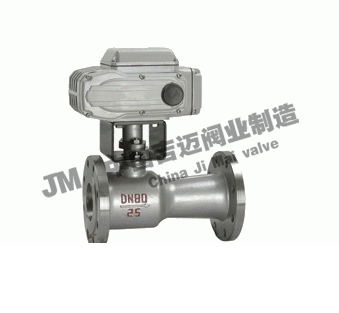

高溫電動球閥QJ941M

產品型號：QJ941M
產品口徑：DN15-DN100
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦高溫電動球閥QJ941M≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

電動高溫球閥結構特點及作用原理：

該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

電動高溫球閥性能參數:

型號

公稱壓力
（MPa）

強度試驗壓力
（MPa）

密封試驗壓
（MPa）

適用溫度
（℃）

適用介質

QJ941M/F-16C

1.6

2.4

1.8

-28～+300 （M/F）

導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

QJ941M/F-16C

2.5

3.8

2.8

-28～+350 （PPN）

電動高溫球閥主要零部件材料:

序號

零部件名稱

材料

1

閥體

球墨鑄鐵、碳素鋼、鑄不銹鋼

2

密封圈

（M/F）高強度耐磨碳結石墨≤300℃ （PPN）對蒞聚苯、溫度≤350℃

3

球

不銹鋼

4

填料

聚四氟乙烯

5

填料壓蓋

QT450－10球墨鑄鐵

6

閥桿

碳素鋼、鉻不銹鋼

7

手柄

碳鋼

電動高溫球閥主要技術參數:

型號

規格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

高溫電動球閥QJ941M圖紙：
