上海吉邁閥門制造有限公司主要生產≦三片式高平臺球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！
產品概述：
三片式高平臺球閥應用規范
公稱壓力：1000PSI
適用溫度范圍：＜150oC（PPL＜300 oC）
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
三片式高平臺球閥主要零件材料
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼
|
|
2
|
閥蓋
|
不銹鋼
|
|
3
|
閥座
|
聚四氟乙烯
|
|
4
|
球
|
不銹鋼
|
|
5
|
墊片
|
聚四氟乙烯
|
|
6
|
桿密封
|
聚四氟乙烯
|
|
7
|
閥桿
|
不銹鋼
|
|
8
|
防靜電裝置
|
不銹鋼
|
|
9
|
填料
|
聚四氟乙烯
|
|
10
|
填料壓套
|
不銹鋼301
|
|
11
|
蝶簧
|
不銹鋼301
|
|
12
|
止動墊圈
|
不銹鋼
|
|
13
|
閥桿螺母
|
不銹鋼
|
|
14
|
螺母
|
不銹鋼
|
|
15
|
彈性墊圈
|
不銹鋼301
|
|
16
|
螺栓
|
不銹鋼301
|
|
17
|
帶鎖手柄
|
不銹鋼+PVC
|
三片式高平臺球閥連接尺寸
|
DN
|
NPS
|
d
|
L
|
L’
|
H
|
W
|
H1
|
B
|
h
|
ISO5211
|
|
6
|
1/4
|
12.5
|
64.5
|
250
|
68.5
|
110
|
38.5
|
-
|
9
|
F3
|
|
10
|
3/8
|
12.5
|
64.5
|
250
|
68.5
|
110
|
38.5
|
18
|
9
|
F3
|
|
15
|
1/2
|
15
|
72
|
275
|
72
|
140
|
42
|
21.7
|
9
|
F3
|
|
20
|
3/4
|
20
|
78
|
285
|
78
|
140
|
48
|
21.7
|
9
|
F3
|
|
25
|
1
|
25
|
90
|
290
|
90
|
170
|
55
|
33.8
|
11
|
F4
|
|
32
|
1-1/4
|
32
|
95
|
310
|
95
|
170
|
60
|
42.6
|
11
|
F4
|
|
40
|
1-1/2
|
38
|
107
|
320
|
107
|
180
|
70
|
48.6
|
15
|
F5
|
|
50
|
2
|
50
|
122
|
340
|
122
|
180
|
85
|
61.1
|
15
|
F5
|
|
65
|
2-1/2
|
64
|
155
|
370
|
155
|
220
|
109
|
73.8
|
20
|
F7
|
|
80
|
3
|
76
|
164
|
400
|
164
|
260
|
118
|
89.8
|
20
|
F7
|

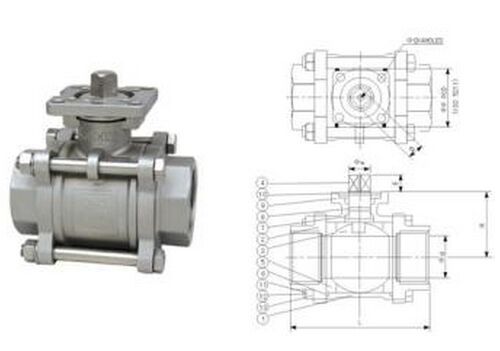

三片式高平臺球閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
