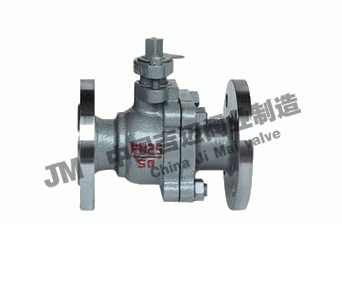

Q41F天然氣專用球閥

上海吉邁閥門制造有限公司主要生產≦Q41F天然氣專用球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【Q41F燃?xì)鈱Ｓ们蜷y產品概述】

Q41F燃?xì)鈱Ｓ们蜷y為開 - 關型控制閥門，閥門采用球體固定、閥體鍛造、中部法蘭連接采用螺栓

連接的設計。鍛造的閥體保證了球閥殼體的質量以及強度和剛度；中部的連接螺栓設計和選用是經

過科學而精確的計算保證其強度，因此，使用該系列球閥是安全的。浮動雙閥座，密封設計是采用

獨特的兩道軟密封及金屬密封形成三次密封，保證了可靠的密封，開關扭矩輕，易操作。在石油、

天然氣等長輸管線及石化、醫藥、城建等領域應用十分廣泛。

【Q41F燃?xì)鈱Ｓ们蜷y工作原理】

Q41F燃?xì)鈱Ｓ们蜷y具有彈簧靜電導出裝置，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使

球體與閥桿及閥桿與閥體之間形成靜電通道，達到清除靜電的目的。避免靜電打火點燃易燃介質，

確保系統安全。當萬一發生火災而使聚四乙烯等軟密封圈燒損時，球閥仍然能夠可靠操作并具有良

好的密封性能，以防止火災的擴大。

【Q41F燃?xì)鈱Ｓ们蜷y特點】

1、專門為燃?xì)�、液化氣管道設計的專用球閥設有防靜電、防火裝置。

2、采用PTFE(聚四氟乙烯)作為密封，具有良好潤滑性和彈性，與球體摩擦系小，使用壽命長。

3、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使

用要求。
【Q41F燃?xì)鈱Ｓ们蜷y主要性能參數】

公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
1.6	2.4	1.76	液化氣、天然氣等	-40~+80℃
2.5	3.75	2.75
4.0	6.0	4.4

【Q41F燃?xì)鈱Ｓ们蜷y主要材料】

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	燃?xì)�、水、蒸汽、油�?/span>
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

【Q41F燃?xì)鈱Ｓ们蜷y主要連接尺寸】

公稱通徑、 DN(mm)	Q41F-25型主要連接尺寸和外形尺寸									重量 (kg)
	L	D	D1	D2	Z-фd	H	b	f	Do
15	130	95	65	45	4-14	103	16	2	100	3
20	140	105	75	55	4-14	112	16	2	160	4
25	150	115	85	65	4-14	123	16	2	160	5
32	165	135	100	78	4-18	150	18	3	250	8
40	180	145	110	85	4-18	156	18	3	250	11
50	200	160	125	100	4-18	172	20	3	350	14
65	220	180	145	120	8-18	197	22	3	350	20
80	250	195	160	135	8-18	222	22	3	450	28
100	320	230	190	160	8-23	253	24	4	450	36
125	400	270	220	188	8-25	286	28	4	600	62
150	400	300	250	218	8-25	275	30	4	800	8
